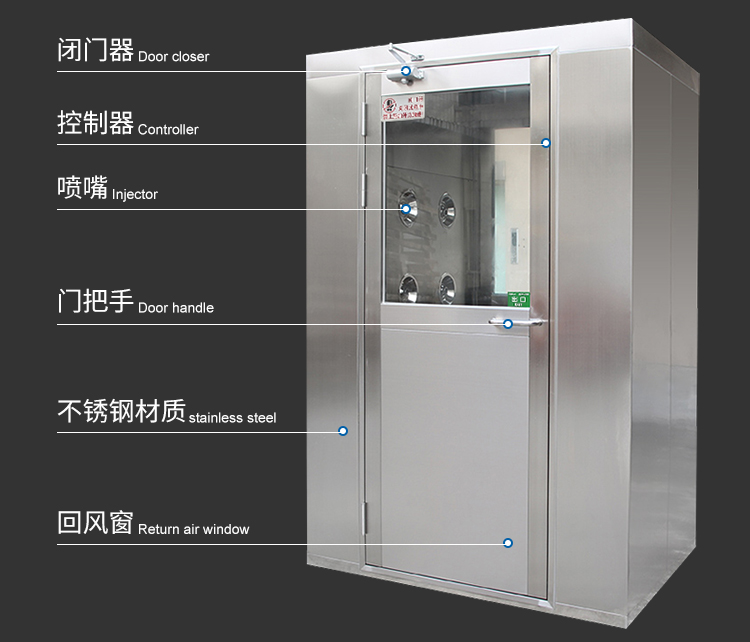

工廠風淋室正確的接線方法：

　　1、電源：支持24V電流電源或24V交流電源，其接線方法參考風淋室控制接線圖。

　　2、輸入：為X段的接線柱

　　X1：外門點動開關 ;

　　X2：內門電動開關;

　　X3：外門門磁 ;

　　X4：內門門磁;

　　X5：風淋室內紅外探頭;

　　X6：空;

　　X7：外門放夾;

　　X8：內門放夾。

　　3、顯示：9針串口線與液晶文體屏連接，文本屏上接板上的直流24V電源輸出端。

　　4、輸出：繼電器板連接針接口為R1-R8的接線端子，R1～R2共用COM1-2，R3～R4共用COM3-4，R5～R6共用COM5-6，R7～R8共用COM7-8。
